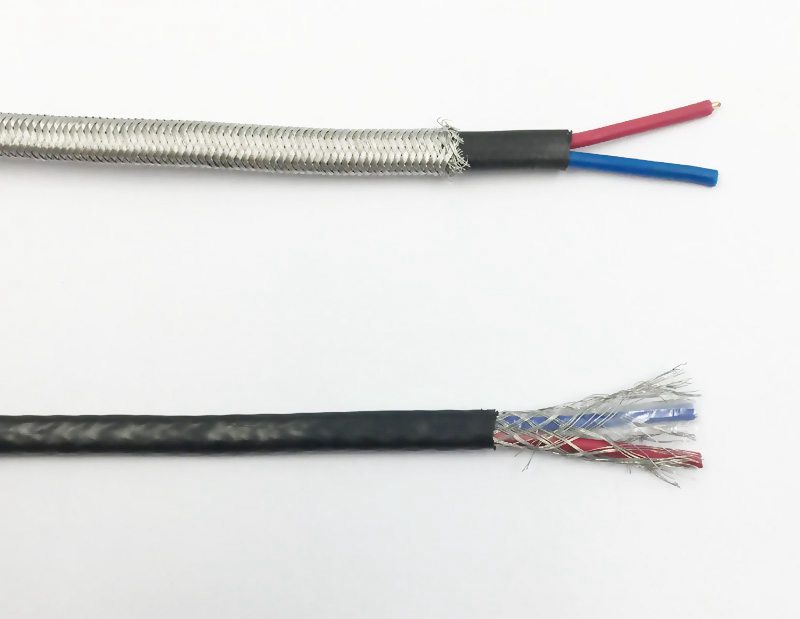

ZR-KX-GSVVR,ZR-KX-GSVVP,ZR-KX-GSVVRP,ZR-KX-GSVPVRP南方珠江补偿导线
产品特色及用处：
热电偶用补偿导线、电缆的作用是用来延伸热电偶的冷端、与测温仪衔接构成测温体系。产品选用聚氯乙烯绝缘和护套，具有优秀的防潮、耐磨、阻燃功能。
产品履行规范 ：
GB/T4989-2013等效选用IEC584-3规范。
运用特性
1.长期运用温度：70℃和105℃。
2.最低环境温度：固定敷设：-40℃，非固定敷设-15℃。 3.电缆装置敷设温度：不低于0℃。 4.答应曲折半径：铜带屏蔽环绕电缆不低于电缆外径的12倍，其他电缆不低于电缆外径的6倍。
首要技术指标
1.类型、合金丝资料和绝缘色彩
补偿导
线类型 |
配用热电偶 |
热电偶
分度号 |
补偿导线合金丝 |
绝缘层上色 |
| 正极 |
负极 |
正极 |
负极 |
| SC |
铂铑10-铂热电偶 |
S |
SPC（铜） |
SNC（铜镍） |
红 |
绿 |
| RC |
铂铑13-铂热电偶 |
R |
RPC（铜） |
RNC（铜镍） |
红 |
绿 |
| KC |
镍铬-镍硅热电偶 |
K |
KPC（铜） |
KNC（铜镍） |
红 |
蓝 |
| KX |
KPX（镍铬） |
KNX（镍硅） |
红 |
黑 |
| NC |
镍铬硅-镍硅热电偶 |
N |
NPC（铁） |
NNC（铜镍） |
红 |
灰 |
| NX |
NPX（镍铬硅) |
NNX（镍硅） |
红 |
灰 |
| EX |
镍铬-铜镍热电偶 |
E |
EPX（镍铬） |
ENX（铜镍） |
红 |
棕 |
| JX |
铁-铜镍热电偶 |
J |
JPX（铁） |
JNX（铜镍） |
红 |
紫 |
| TX |
铜-铜镍热电偶 |
T |
TPX（铜） |
TNX（铜镍） |
红 |
白 |
注：类型第一个字母与热电偶分度号相对应，第二个字母中“C”表明补偿型补偿导线，字母“X”表明延伸型 补偿导线。SC型补偿导线可配用R型分度号热电偶。 2.运用分类及护层色彩
| 运用分类 |
精度等级及标志 |
护套色彩 |
| 一般级 |
精密级 |
一般级 |
精密级 |
| 一般用 |
G |
/ |
S |
黑色 |
灰色 |
| 耐热用 |
H |
/ |
S |
黑色 |
赤色 |
3.热电动势、允差
热电
偶分
度号 |
补偿导
线类型 |
热电势及允差μν |
热电偶测
量端温度℃ |
| 100℃ |
200℃ |
| 热电势 |
允差 |
热电势 |
允差 |
| 一般级 |
精密级 |
一般级 |
精密级 |
| S或R |
SC或RC |
645 |
±60（±5℃） |
±30（±2.5℃） |
1440 |
±60（±5℃） |
- |
1000 |
| K |
KC |
4095 |
±100（±2.5℃） |
±60（±1.5℃） |
- |
- |
- |
900 |
| KX |
4095 |
±100（±2.5℃） |
±60（±1.5℃） |
8137 |
±100（±2.5℃) |
±60（±1.5℃) |
900 |
| N |
NC |
2774 |
±100（±2.5℃） |
±60（±1.5℃） |
5912 |
±100（±2.5℃) |
±60（±1.5℃） |
900 |
| NX |
2774 |
±100（±2.5℃） |
±60（±1.5℃） |
5912 |
±100（±2.5℃) |
±60（±1.5℃） |
900 |
| E |
EX |
6317 |
±200（±2.5℃） |
±120（±2.5℃） |
13419 |
±200（±2.5℃) |
±100（±1.5℃） |
5000 |
| J |
JX |
5268 |
±140（±2.5℃） |
±85（±1.5℃） |
10777 |
±140（±2.5℃) |
±85（±1.5℃） |
500 |
| T |
TX |
4277 |
±60（±1.0℃） |
±30（±0.5℃） |
9286 |
±90（±1.5℃) |
±48（±0.8℃） |
300 |
4.住复电阻
| 补偿导线类型 |
在20℃时往复电阻值Ω/m |
| 0.2mm2 |
0.5mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
| SC或RC |
0.25 |
0.10 |
0.05 |
0.03 |
0.02 |
| KC |
2.60 |
1.04 |
0.52 |
0.35 |
0.21 |
| KX |
5.50 |
2.20 |
1.10 |
0.73 |
0.44 |
| EX |
6.25 |
2.50 |
1.25 |
0.83 |
0.50 |
| JX |
3.25 |
1.30 |
0.65 |
0.43 |
0.26 |
| TX |
2.60 |
1.04 |
0.52 |
0.35 |
0.21 |
| NC |
3.75 |
1.50 |
0.75 |
0.50 |
0.30 |
| NX |
7.15 |
2.86 |
1.43 |
0.95 |
0.57 |
4.其它功能指标
| 项目 |
技术指标 |
| 聚氯乙烯绝缘 |
聚乙烯，氟塑料等绝缘 |
| 绝缘电阻（20℃）≥MΩ.km |
25 |
100 |
| 阻燃特性 |
A或B类（按GB/T18380.3实验） |
K分度号补偿电缆,补偿导线类型及称号
| 产品类型 |
产品称号 |
| ZR-KX-GSVV |
阻燃聚氯乙烯绝缘及护套精密级单股导体，K分度号热电偶用补偿导线 |
| ZR-KX-GSVVR |
阻燃聚氯乙烯绝缘及护套精密级多股导体，K分度号热电偶用补偿软导线 |
| ZR-KX-GSVVP |
阻燃聚氯乙烯绝缘及护套精密级单股导体铜丝织造屏蔽，K分度号热电偶用补偿电缆 |
| ZR-KX-GSVVRP |
阻燃聚氯乙烯绝缘及护套精密级多股导体铜丝织造屏蔽，K分度号热电偶用补偿软电缆 |
| ZR-KX-GSVPVP |
阻燃聚氯乙烯绝缘及护套精密级单股导体铜丝织造分屏及总屏，K分度号热电偶用补偿电缆 |
| ZR-KX-GSVPVP |
阻燃聚氯乙烯绝缘及护套精密级单股导体铜丝织造分屏及总屏，K分度号热电偶用补偿电缆 |
| ZR-KX-GSVPVRP |
阻燃聚氯乙烯绝缘及护套精密级多股导体铜丝织造分屏及总屏，K分度号热电偶用补偿软电缆 |
| ZR-KX-GSVVPL |
阻燃聚氯乙烯绝缘及护套精密级单股导体铝塑复合带绕包屏蔽，K分度号热电偶用补偿电缆 |
| ZR-KX-GSVVRPL |
阻燃聚氯乙烯绝缘及护套精密级多股导体铝塑复合带绕包屏蔽，K分度号热电偶用补偿软电缆 |
| ZR-KX-GSVPLVPL |
阻燃聚氯乙烯绝缘及护套精密级单股导体铝塑复合带绕包分屏及总屏，K分度号热电偶用补偿电缆 |
| ZR-KX-GSVPLVRPL |
阻燃聚氯乙烯绝缘及护套精密级多股导体铝塑复合带绕包分屏及总屏，K分度号热电偶用补偿软电缆 |
| ZR-KX-GSVVP2 |
阻燃聚氯乙烯绝缘及护套精密级单股导体铜塑复合带绕包屏蔽，K分度号热电偶用补偿电缆 |
| ZR-KX-GSVVRP2 |
阻燃聚氯乙烯绝缘及护套精密级多股导体铜塑复合带绕包屏蔽，K分度号热电偶用补偿软电缆 |
| ZR-KX-GSVP2VP2 |
阻燃聚氯乙烯绝缘及护套精密级单股导体铜塑复合带绕包分屏及总屏，K分度号热电偶用补偿电缆 |
| ZR-KX-GSVP2VRP2 |
阻燃聚氯乙烯绝缘及护套精密级多股导体铜塑复合带绕包分屏及总屏，K分度号热电偶用补偿软电缆 |
类型阐明
| 项目 |
代号 |
代号意义 |
| 阻燃特性 |
/
ZR |
非阻燃可省掉
阻燃电缆(依据阻燃特性可分为A、B、C级） |
| 系列代号 |
SC |
配用S分度号热电偶补偿型补偿电缆 |
| RC |
配用R分度号热电偶补偿型补偿电缆 |
| NC |
配用N分度号热电偶补偿型补偿电缆 |
| NX |
配用R分度号热电偶延伸型补偿电缆 |
| KC |
配用K分度号热电偶补偿型补偿电缆 |
| KX |
配用K分度号热电偶延伸型补偿电缆 |
| EX |
配用E分度号热电偶延伸型补偿电缆 |
| JX |
配用J分度号热电偶延伸型补偿电缆 |
| TX |
配用T分度号热电偶延伸型补偿电缆 |
| 绝缘资料 |
V
F
G |
聚氯乙烯
氟塑料
硅橡胶 |
| 护套资料 |
V
F
G |
聚氯乙烯
氟塑料
硅橡胶 |
| 屏蔽资料 |
P
PL
P2 |
铜丝或镀锡铜丝织造
铝塑复合带饶包
铜塑复合带饶包 |
| 耐热等级 |
70
90
105
180 |
最高工作温度70℃（可省掉）
最高工作温度90℃
最高工作温度105℃
最高工作温度180℃ |
| 导体品种 |
A
R |
单股导体（可省掉）
7(多)股绞合导体 |
| 标准 |
- |
对数×芯数×导体标称截面（mm2） |
